F2D - Plotador Gráfico de Funções - 2D
Descrição:
Programa desenvolvido em Delphi (Pascal Visual). Traça gráfico de funções e equações paramétricas no RxR e Curvas 2D no Sistema Polar. É possível especificar o domínio de cada uma, criar, salvar lista de funções e equações, imprimir ou exportar o gráfico gerado para a área de transferência do windows podendo ser copiado para qualquer documento office. Possui analisador léxico e sintático para o tratamento de expressões.
Link para download:
Arquivo de instalação [ Windows 7/8.x/10 ]
OBS: Arquivo de instalação comprimido.😉
No Windows 8/10 o Recurso SmartScreen poderá bloqueá-lo
como "Editor desconhecido", mas, é só clicar em
"mais informações" e em seguida em "Executar assim mesmo".
Qualquer dúvida deixe um comentário!
Marcelo Brito.

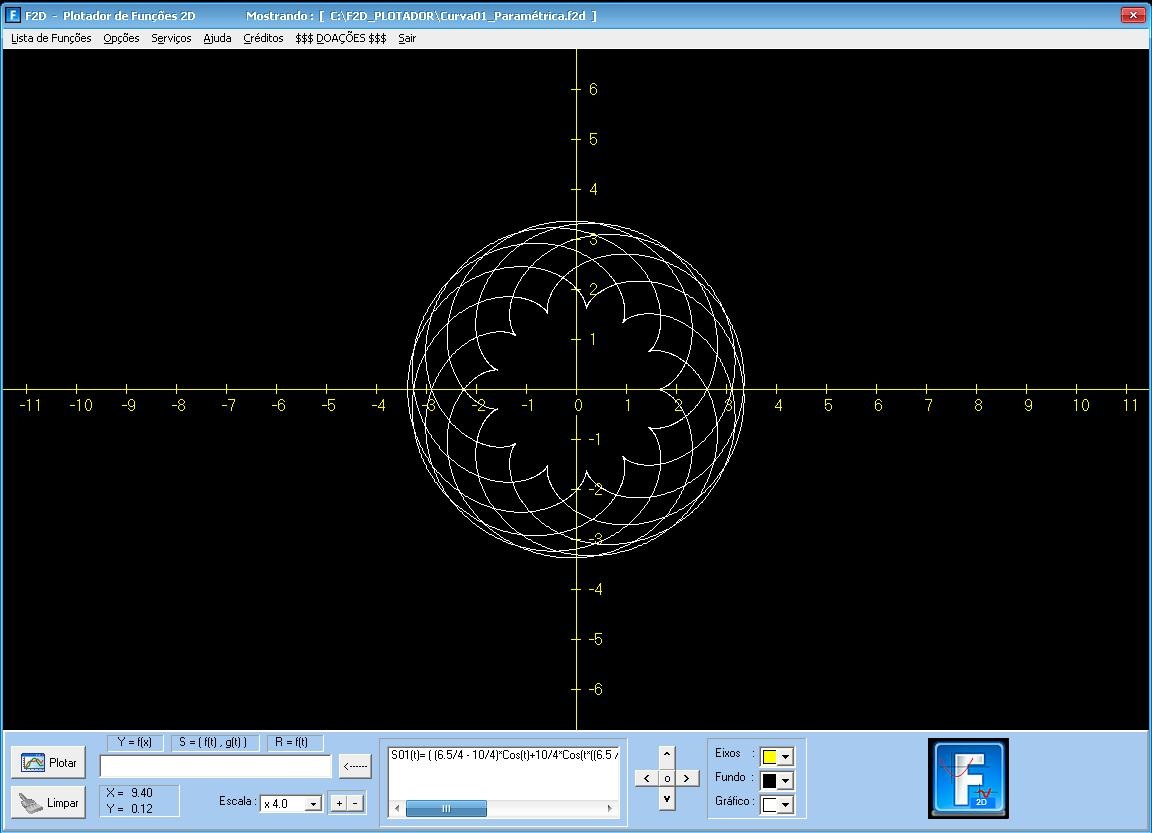

Curva Paramétrica:
( (6.5/4 - 10/4)*Cos(t)+10/4*Cos(t*((6.5 / 10) - 1)),(6.5/4 - 10/4)*Sen(t)-10/4*Sen(t*((6.5 / 10) - 1))) ; [0,40pi]

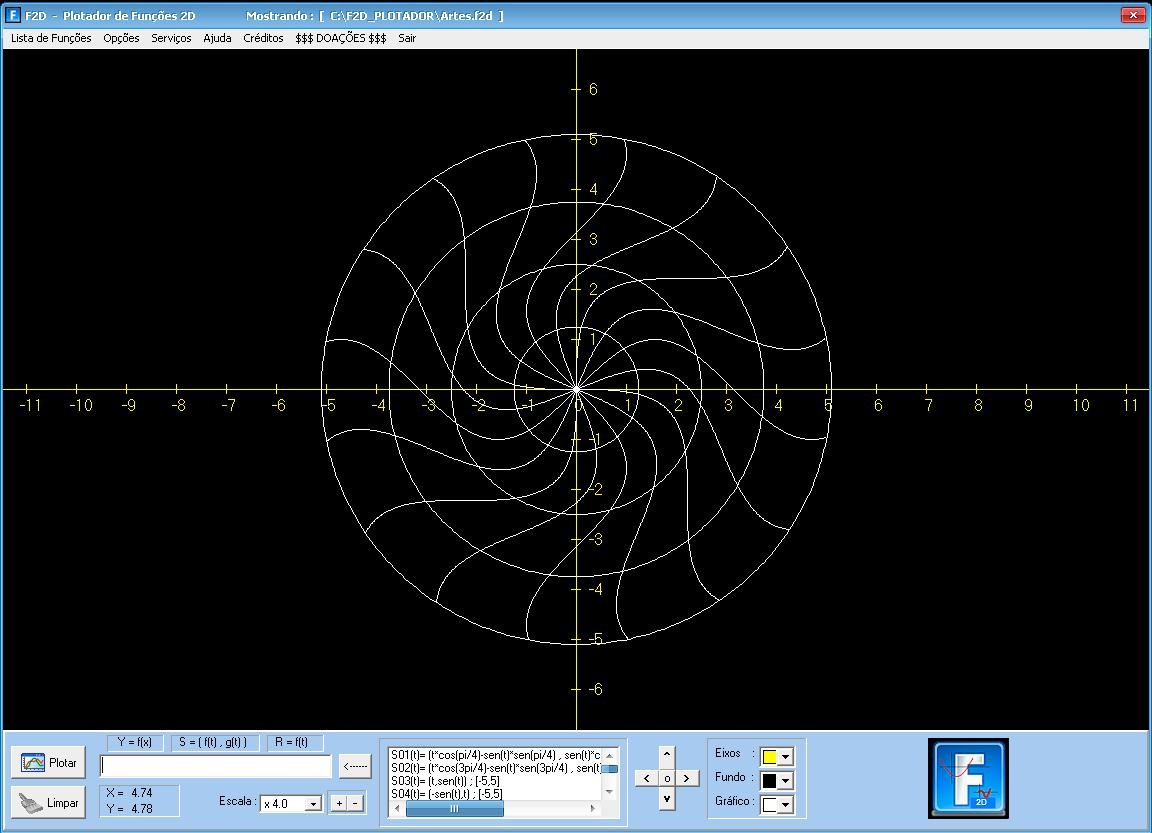

Lista de Funções ( entre paramétricas e polares) :
S01(t)= (t*cos(pi/4)-sen(t)*sen(pi/4) , sen(t)*cos(pi/4) + t*sen(pi/4) ) ; [-5,5]
S02(t)= (t*cos(3pi/4)-sen(t)*sen(3pi/4) , sen(t)*cos(3pi/4) + t*sen(3pi/4) ) ; [-5,5]
S03(t)= (t,sen(t)) ; [-5,5]
S04(t)= (-sen(t),t) ; [-5,5]
S05(t)= (t*cos(pi/8)-sen(t)*sen(pi/8) , sen(t)*cos(pi/8) + t*sen(pi/8) ) ; [-5,5]
S06(t)= (t*cos(3pi/8)-sen(t)*sen(3pi/8) , sen(t)*cos(3pi/8) + t*sen(3pi/8) ) ; [-5,5]
S07(t)= (t*cos(5pi/8)-sen(t)*sen(5pi/8) , sen(t)*cos(5pi/8) + t*sen(5pi/8) ) ; [-5,5]
S08(t)= (t*cos(7pi/8)-sen(t)*sen(7pi/8) , sen(t)*cos(7pi/8) + t*sen(7pi/8) ) ; [-5,5]
R01(t)= 5.1 ; [0,2Pi]
R02(t)= 2.5 ; [0,2Pi]
R03(t)= 1.25 ; [0,2Pi]
R04(t)= 7.5/2 ; [0,2Pi]

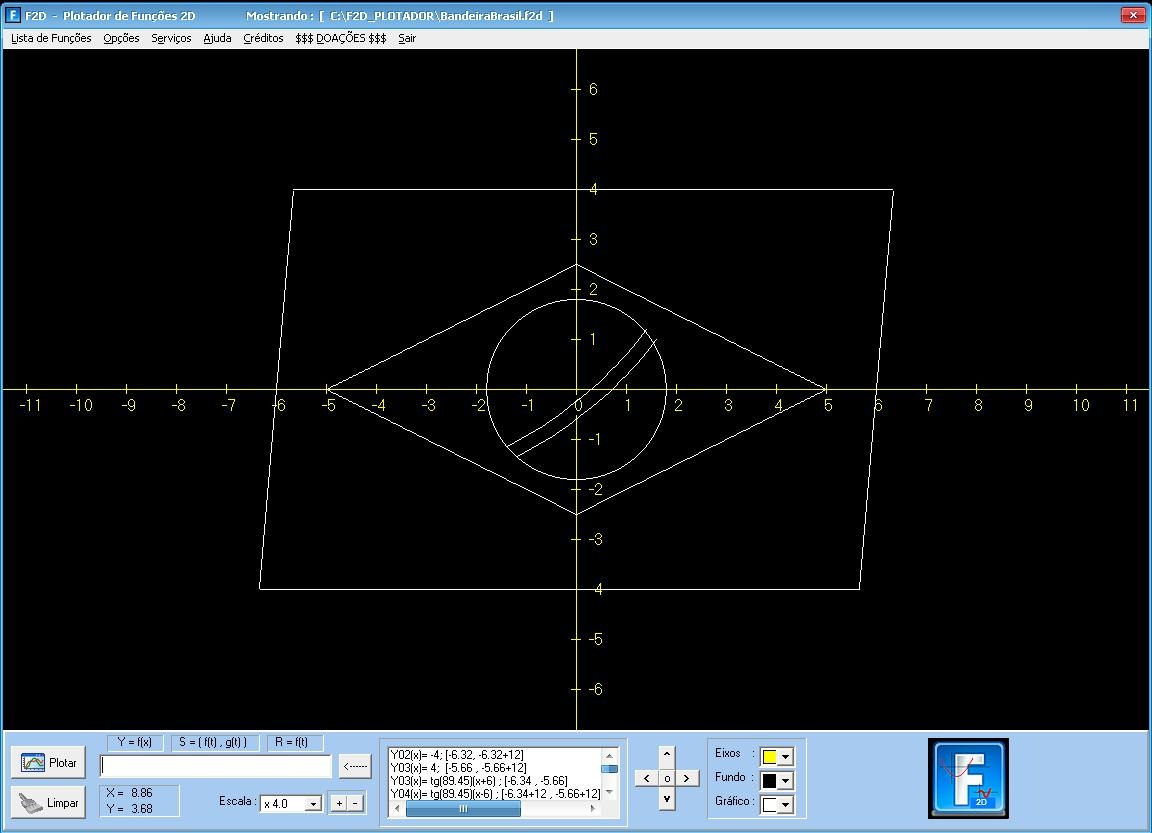

Bandeira por funções e equações cartesianas:
Y02(x)= -4; [-6.32, -6.32+12]
Y03(x)= 4; [-5.66 , -5.66+12]
Y03(x)= tg(89.45)(x+6) ; [-6.34 , -5.66]
Y04(x)= tg(89.45)(x-6) ; [-6.34+12 , -5.66+12]
Y05(x)= 2.5/5(x+5) ; [-5,0]
Y06(x)= -2.5/5(x+5) ; [-5,0]
Y07(x)= 2.5/5(x-5) ; [0,5]
Y08(x)= -2.5/5(x-5) ; [0,5]
Y09(x)= (16.2/5-x^2)^0.5
Y10(x)= -(16.2/5-x^2)^0.5
S01(t)= (-6+1+8cos(t),7-1+8sen(t)) ; [ -1.051pi/3 , -0.84109pi/4]
S02(t)= (-6+1.2+8cos(t),7-1.2+8sen(t)) ; [ -1.051pi/3 , -0.84109pi/4]

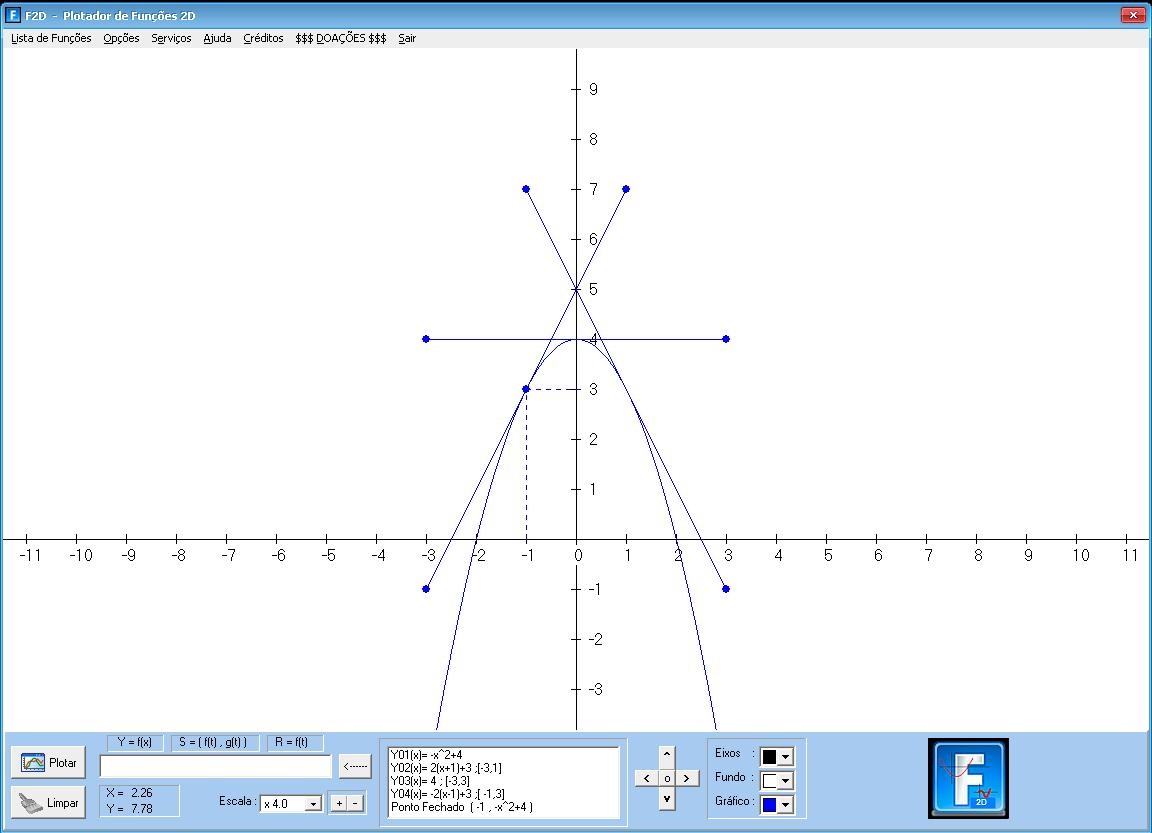

Função do 2º Grau e retas tangentes dadas pela 1º derivada:
Y01(x)= -x^2+4
Y02(x)= 2(x+1)+3 ; [-3,1]
Y03(x)= -2(x-1)+3 ; [-1,3]
Y04(x)= 4 ; [-3,3]
Ponto Fechado ( -1 , -x^2+4 )

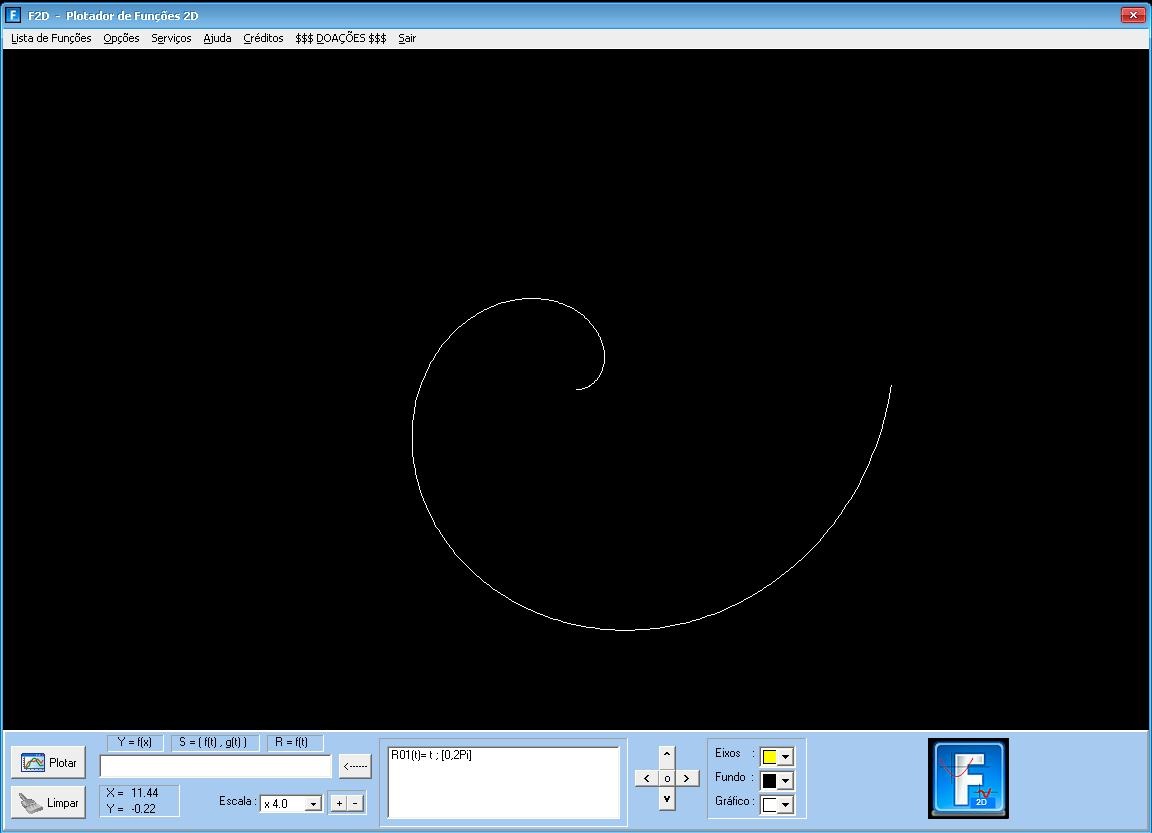

Espiral de Arquimedes em sua forma Polar:
R01(t)= t ; [0, 2pi]
Link para download:
Arquivo
de instalação [ Windows 7/8.x/10]
OBS: Arquivo de instalação comprimido. 😉
Marcelo Brito.
